LED照明器具交換作業

学校内の共同溝に設置されている40Ｗ蛍光灯照明器具が不点灯していた為、器具を調査しました。
調査した所、湧水ポンプ配管の漏水によって器具に水が被った為、器具本体が絶縁不良となったものでした。
今回、器具は防雨型のＬＥＤ照明器具を選定しまして、器具交換を行いました。

作業内容

【写真①】

【写真①】は既設の器具になります。

【写真②】は電源を切り離した既設の器具を取外した所になります。

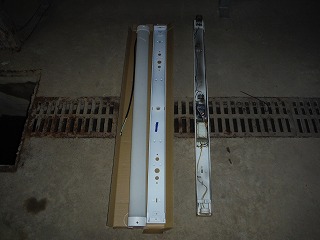

【写真③】は照明器具の新品（左）と既設（右）のものになります。

【写真④】は電源線を通した新品の器具を取り付けた所になります。

【写真⑤】はライトバーの配線と電源線を結線した所になります。

【写真⑥】は新品の照明器具の交換が完了した所になります。

この時に、交換後の照明器具の電圧と絶縁測定を行いました。

【写真⑦】はＬＥＤ照明器具の点灯の確認になります。

他の40Ｗ蛍光灯照明器具に比べまして、ＬＥＤ照明器具の明るい事が一目でわかります。
